GRANAT

AV-3D-Animation · 3:44 · 4K

Eine durchlaufende Fahrt durch fünf Sätze: die Brücke entsteht als Zeichnung, das Logbuch fächert sich zum Raum-Zeit-Destilat, die Außenhaut des LOISIUM nimmt die Projektionen von 2006 auf, der Sonderzug hält im Stroboskop auf der Brücke, und am Ende liegt alles in der Schleife, die zwischen 2006 und 2026 hin- und herläuft. Bild und Ton kommen aus demselben Material wie die Langfassung — dem SD-Video von 2006, 815 Fotografien und dem Originalton von Alois Huber.

AV-3D-Animation · SILBERBOGEN 3:44 3840 × 2160 · 25 fps · Stereo · fünf Sätze

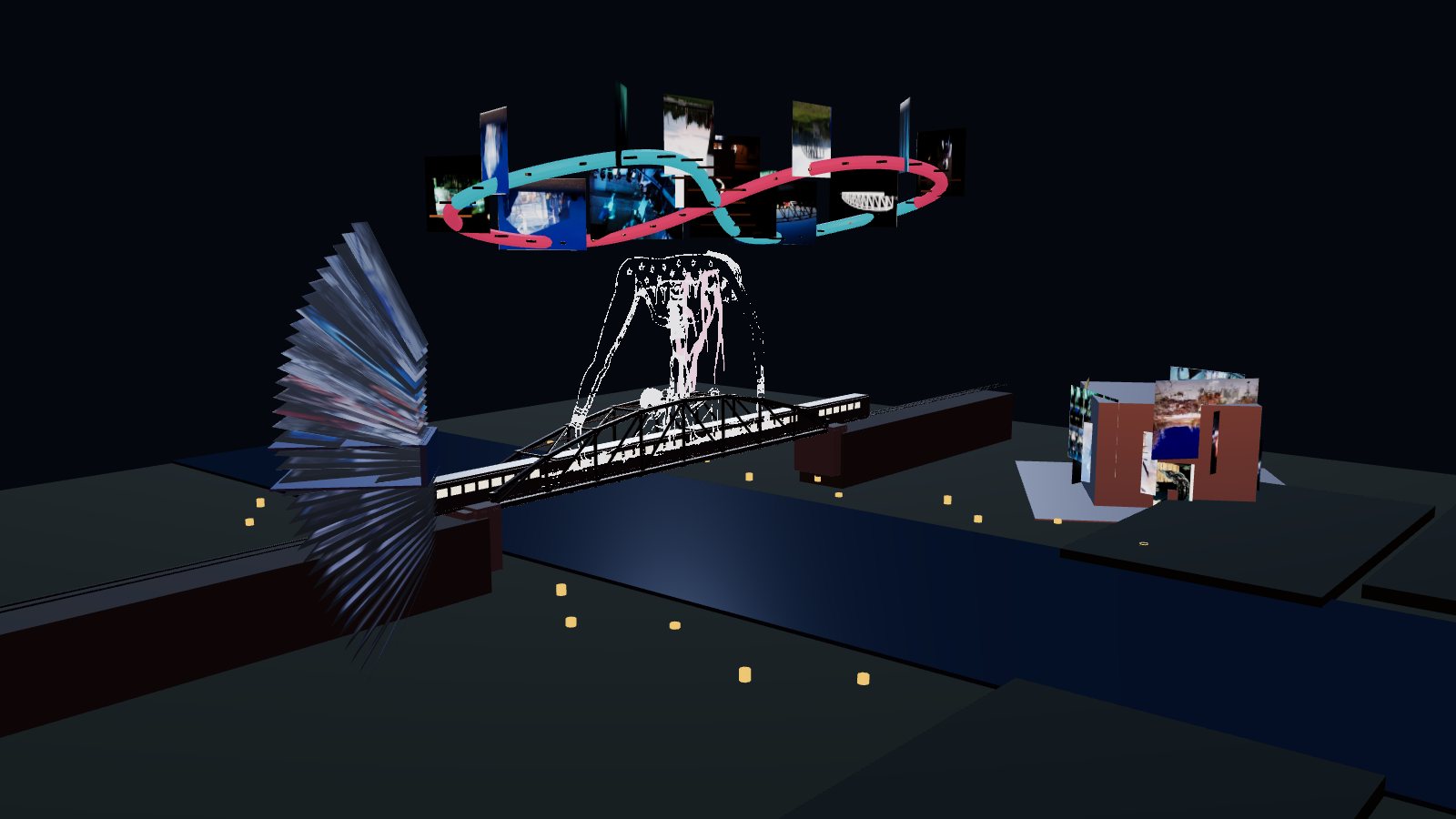

Die ganze Szene als 3D-Modell: Brücke über dem Kamp mit Sonderzug, darüber die Brückenschleife mit den Fotografien — **3D-Modell · die ganze Szene** Tal, Brücke, Zug, LOISIUM, Buchobjekt und Schleife in einer Datei · Animation 48 s · auf Sketchfab ↗

00:00 Vorspann · der Bogen zieht sich
00:14 I · Plan — die Brücke als Zeichnung
00:46 II · Logbuch — Raum-Zeit-Destilat
01:22 III · LOISIUM — Licht auf der Haut
01:58 IV · Silberpfeil — die tanzende Brücke
02:40 V · Schleife — 2006 ⇄ 2026
03:16 Abspann

Die Brücke als Instrument

Die Videosymphonie von 2006 hatte einen Satz, der alles zusammenhält: eine tanzende Brücke. Der Sonderzug hält auf der Kampbrücke bei Stiefern, Stroboskoplicht bringt Zug und Besatzung zum Tanzen, die Musik reagiert auf die Vorgaben des Lichts. Die 3D-Fassung nimmt diesen Satz beim Wort und baut die Brücke als Körper, der sich bewegen kann.

Das Fachwerk ist nicht Kulisse, sondern Instrument. Seine Biegemoden — die Frequenzen, in denen ein Träger dieser Stützweite schwingt — liegen bei anderthalb bis vierzig Hertz, also unter der Hörschwelle. Um den Faktor sechzig angehoben werden daraus Töne: 91 Hz, 365 Hz, 821 Hz. Das Stroboskop schlägt die Brücke an, sie klingt in ihren eigenen Moden nach. Was man im vierten Satz hört, ist die Statik der Brücke, hörbar gemacht.

Die vier Modelle sind aus den Quellen rekonstruiert, nicht aus dem Netz geladen: die Brücke nach den Aufführungsfotos vom 10. Juni 2006 (Stützweite 64 m, acht Felder, ein Bogenobergurt, der am Auflager 1,3 m und in Feldmitte 7,9 m über dem Untergurt liegt), der Sonderzug als Lok mit drei Wagen, das Buchobjekt mit seinen 37 Seiten im Format 260 × 180 mm, und die Schleife als Lemniskate, deren eine Hälfte 2006 und deren andere 2026 heißt.

Jede Fläche trägt Archivmaterial: die Buchseiten die Logbuchfotos, die Außenhaut des LOISIUM die Projektionen und Einzelbilder des Originalvideos, die Schleife die Fotografien der Aufführung. Die Zeichnung der tanzenden Figuren von 2005 steht als Lichtbogen über der Brücke — Bogen und Tanz sind dieselbe Geste.

Fünf Sätze

00:14 – 00:46

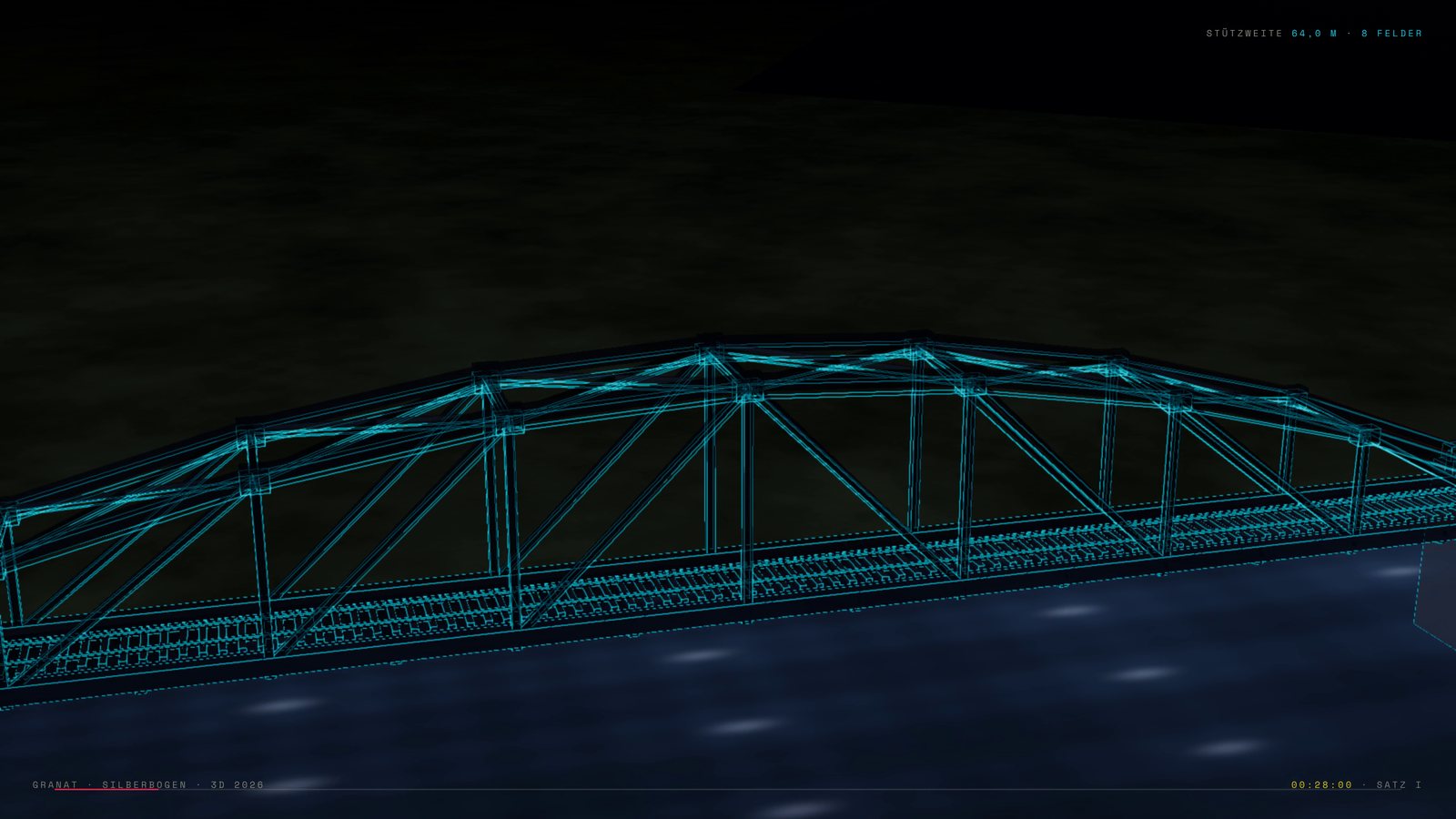

I · Plan — die Zeichnung

Aus dem Nichts setzt sich das Fachwerk Glied für Glied zusammen, erst als Linie, dann als Stahl. Jedes Bauteil, das gesetzt wird, schlägt einen Ton an. Über dem Tal hängen die Karten und Skizzen von 2005.
00:46 – 01:22

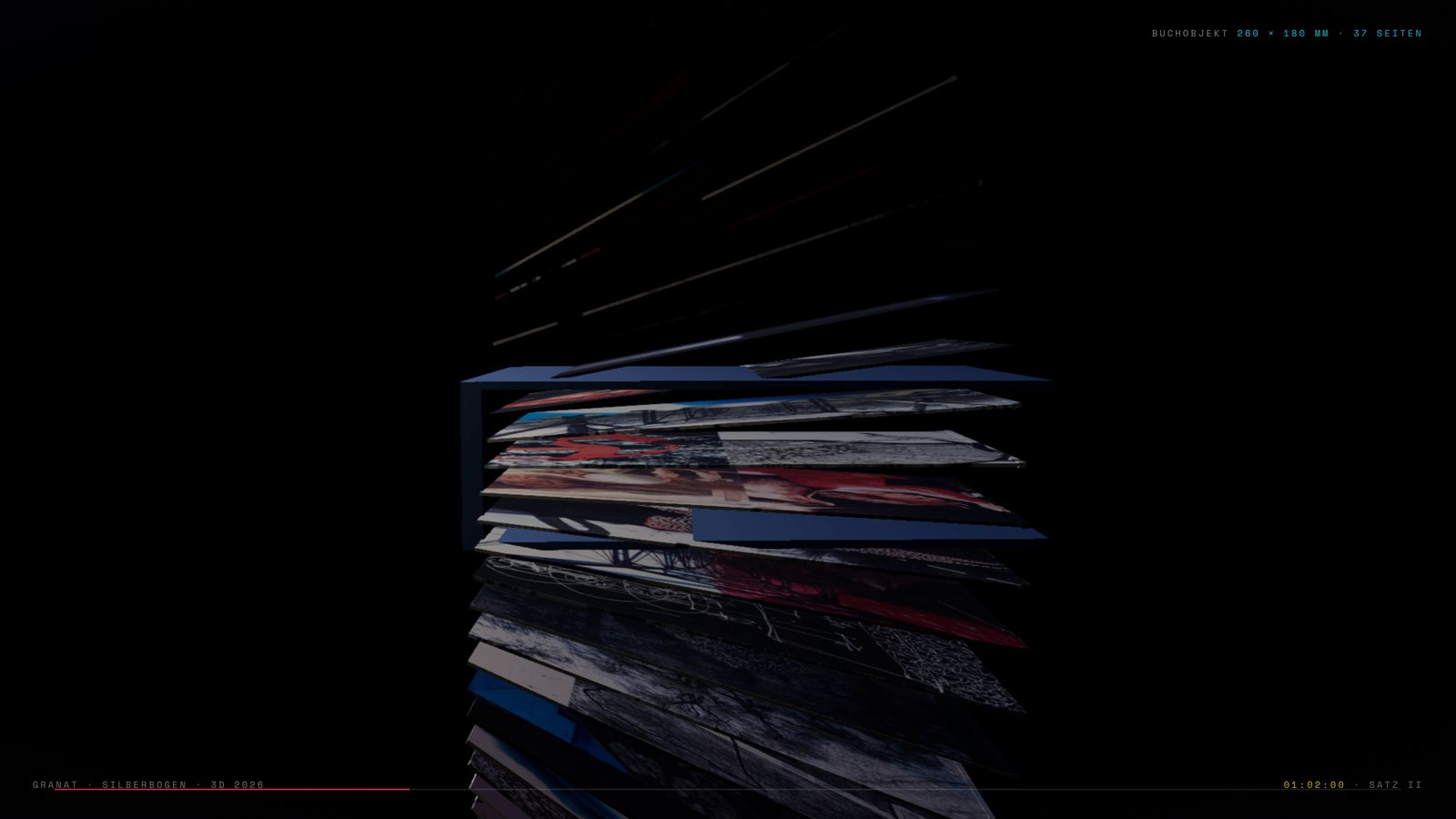

II · Logbuch — Raum-Zeit-Destilat

Das Buchobjekt öffnet sich und fächert seine 37 Aufnahmen zu einer Helix: aus dem gebundenen Stapel wird ein Raum, den die Kamera durchquert. Danach schließt es sich wieder — 2005 · Denken.
01:22 – 01:58

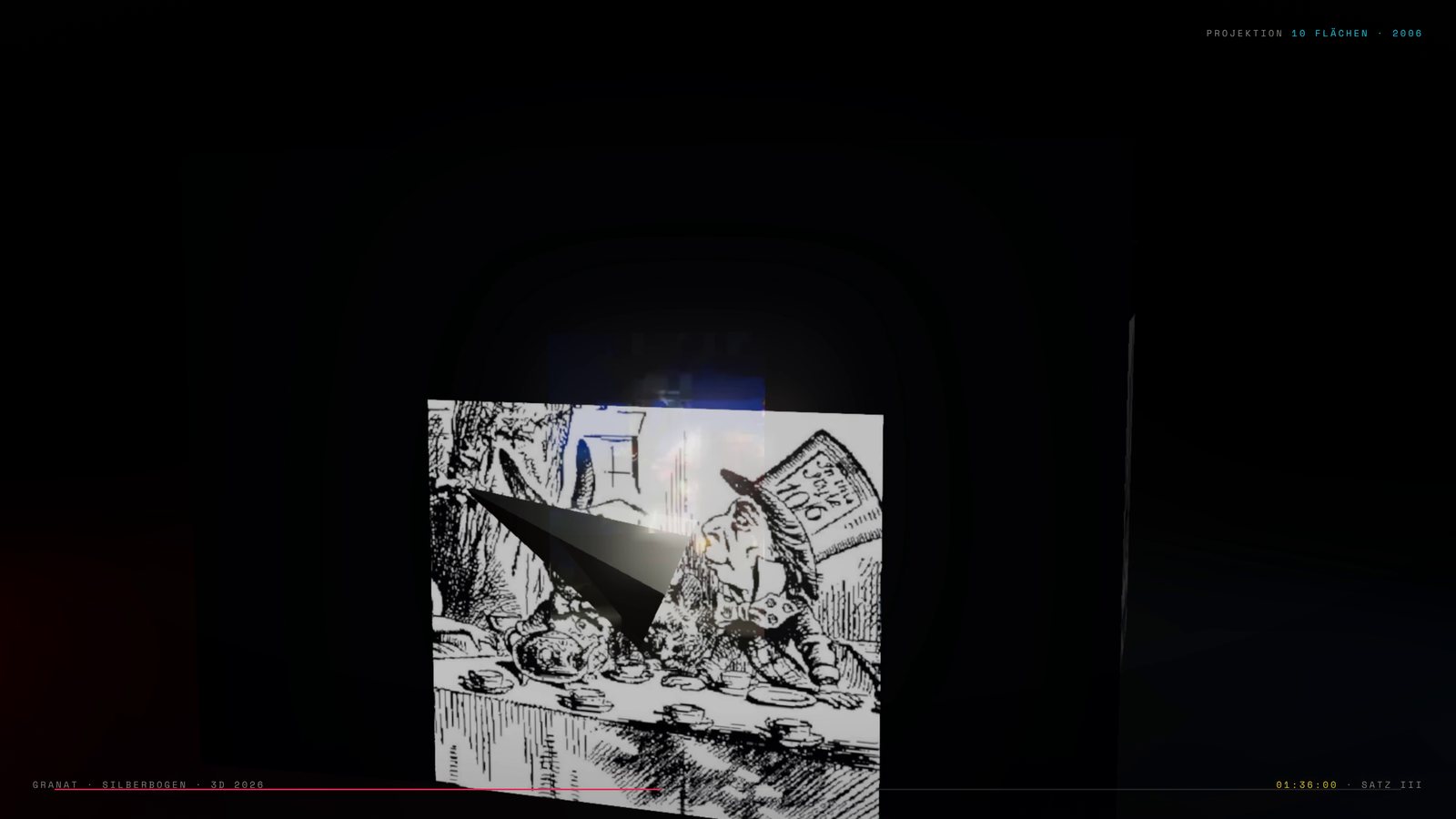

III · LOISIUM — Licht auf der Haut

Der kristalline Baukörper steht in der Nacht, zehn Projektionsflächen wandern über seine Außenhaut und wechseln ihr Bild. Jede Projektion ist ein Anschlag mit langem Nachhall.
01:58 – 02:40

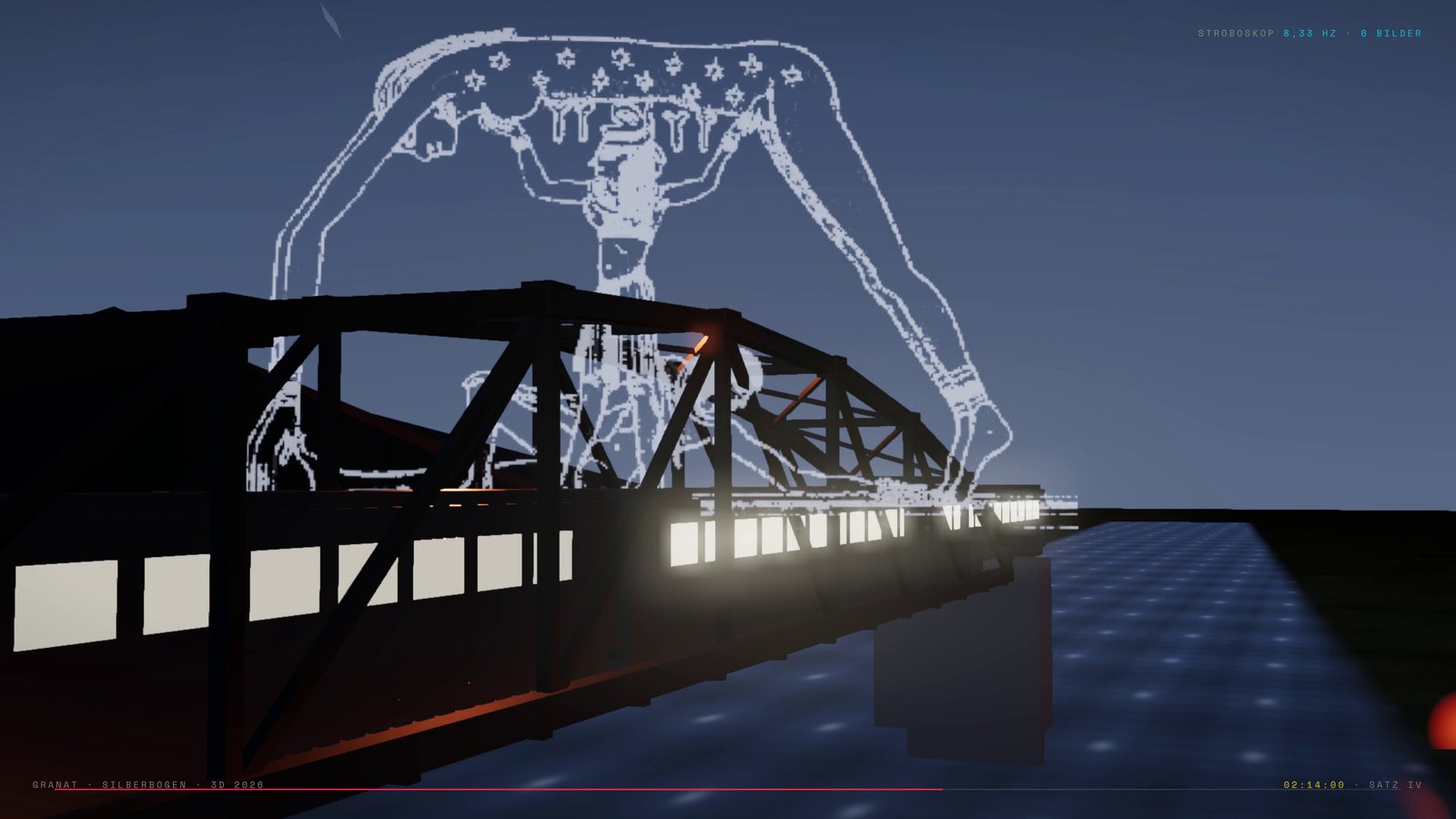

IV · Silberpfeil — die tanzende Brücke

Der Zug kommt, die Schienenstöße werden dichter, er hält. Das Stroboskop schlägt mit 8,33 Hz, die Brücke schwingt in ihren Moden, über dem Fachwerk steht der Lichtbogen der tanzenden Figuren. Am Ufer brennen die Feuer — Handeln.
02:40 – 03:16

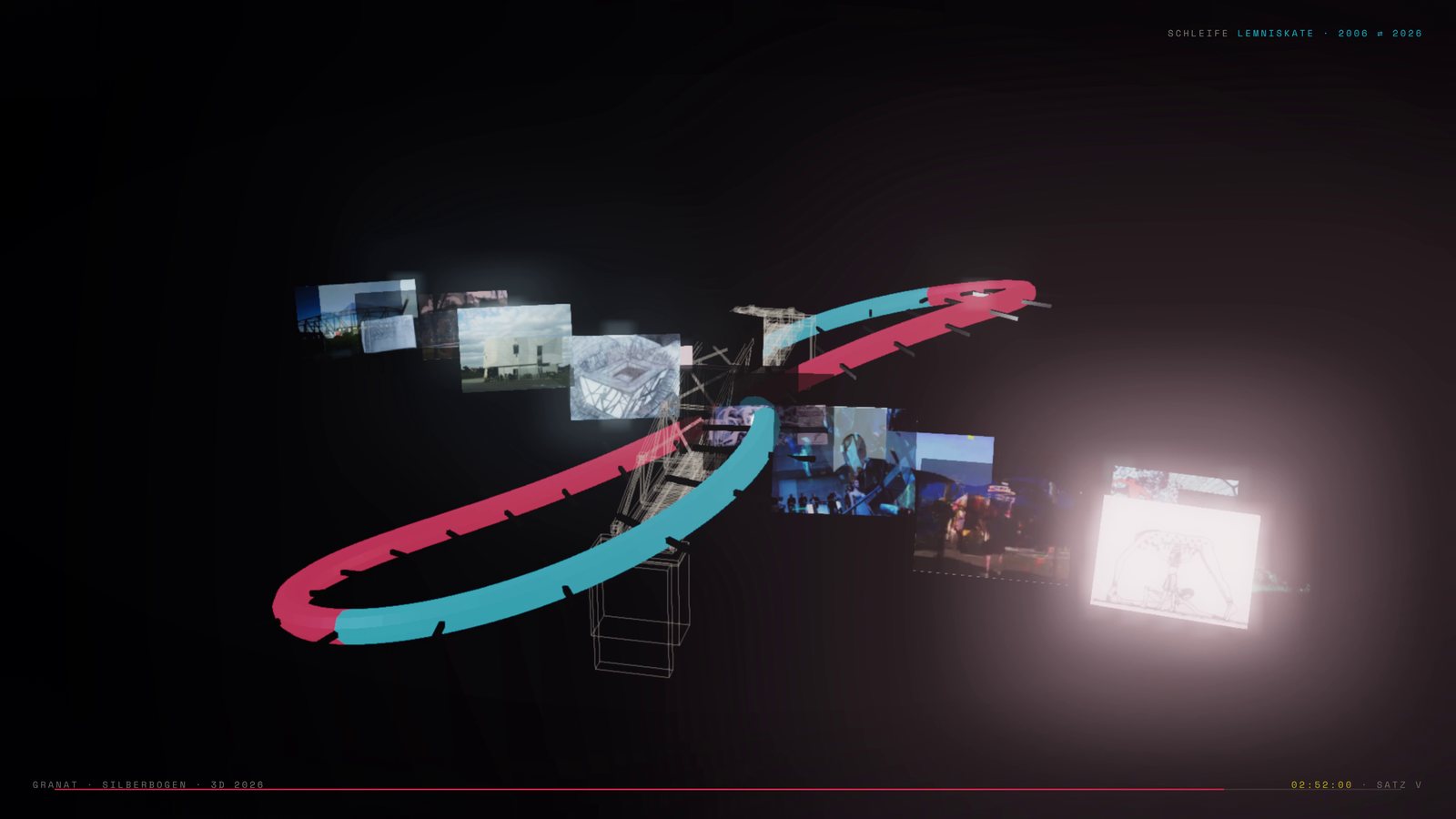

V · Schleife — 2006 ⇄ 2026

Alles läuft in der Lemniskate zusammen: die rote Hälfte ist 2006, die cyanfarbene 2026, auf dem Band wandern die Fotografien, im Kern steht die Brücke als Geist. Der Puls beschleunigt von 0,55 auf 3,4 Schläge je Sekunde, das Original läuft vorwärts und rückwärts. Die Brücke ist kein Ort, sie ist eine Schleife.

Die Szene und ihre vier Modelle

Drehen mit der Maus oder dem Finger. Jedes Modell trägt seine eigene Animation und lässt sich als GLB herunterladen — für Blender, für den eigenen Webauftritt, für die Brille. Auf Handy und Tablet öffnet „In den Raum stellen" die Augmented-Reality-Ansicht.

SILBERBOGEN · die ganze Szene

Alles in einer Datei: das Kamptal mit dem Fluss und den Uferfeuern, die Brücke mit dem Sonderzug, der kristalline Baukörper des LOISIUM mit seinen Projektionen, das Buchobjekt mit 37 Seiten und die Brückenschleife, auf der die Fotografien der Aufführung mitlaufen. Eine Animation über 48 Sekunden, nahtlos geschlossen — dasselbe, was die Simulation in Echtzeit rechnet, als ein Modell zum Mitnehmen.

GLB laden · 1,9 MB auf Sketchfab ↗

Kamp-Eisenbahnbrücke Stiefern

Fachwerk mit Bogenobergurt · Stützweite 64 m · acht Felder · Animation „Tanz_40s"

GLB laden · 168 kB

Sonderzug · Silberpfeil

Lok und drei Wagen · 90 m · Einfahrt, Halt auf der Brücke, Abfahrt · „Fahrt_32s"

GLB laden · 130 kB

Buchobjekt I · Raum-Zeit-Destilat

37 Seiten · 260 × 180 mm · auffächern und schließen · „Destillat_30s"

GLB laden · 196 kB

Schleife 2006 ⇄ 2026

Lemniskate · rote Hälfte 2006, cyanfarbene 2026 · Marken DENKEN und HANDELN · „Schleife_24s"

GLB laden · 318 kB

Simulation · selbst spielen

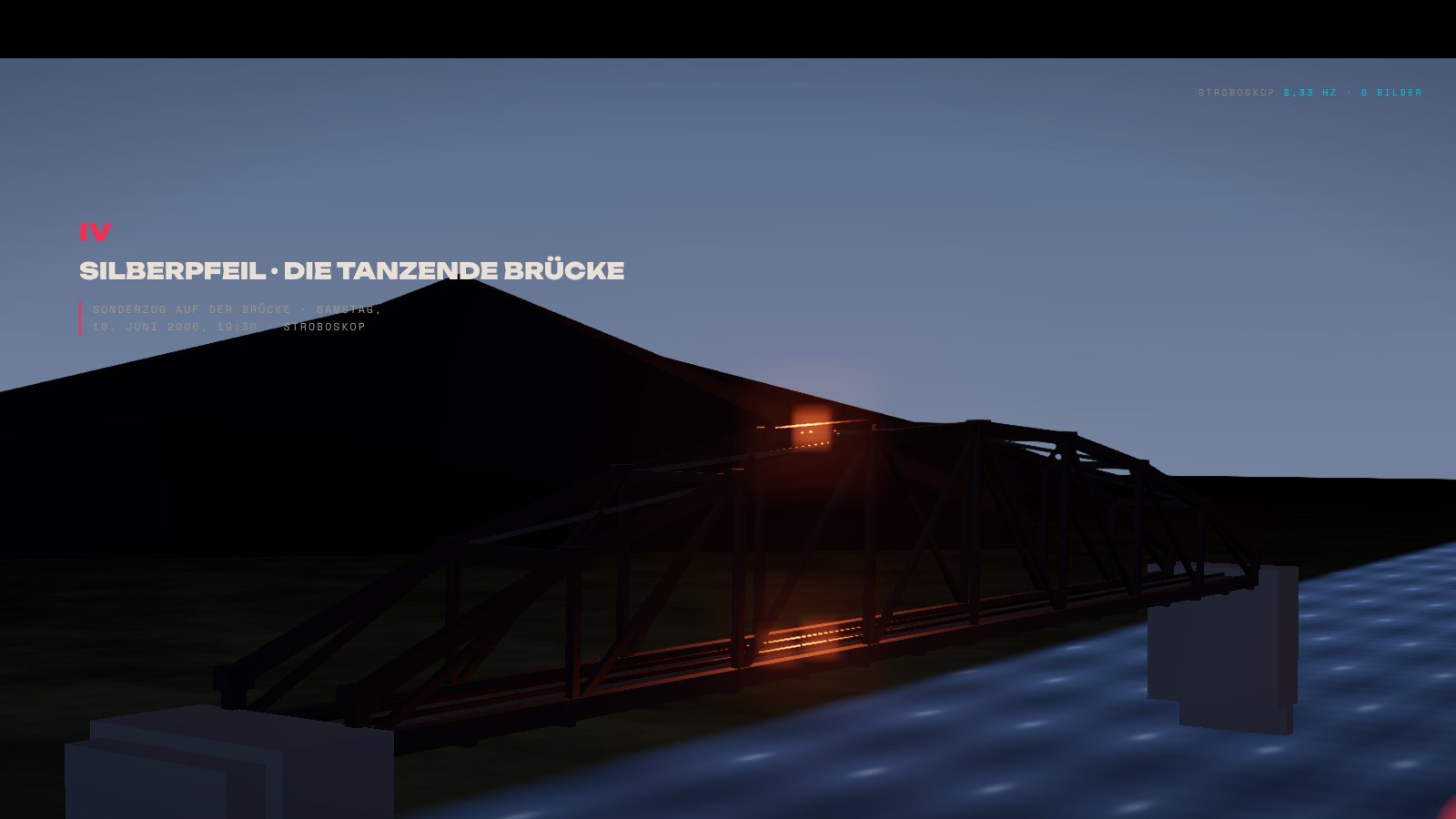

Die Simulation: Brücke, Zug und Stroboskop mit Reglern

Die Brücke in die eigene Hand nehmen

Dieselbe Szene, nur ohne Drehbuch: Kamera frei bewegen, zwischen den fünf Sätzen springen, den Tanz der Brücke verstärken, das Stroboskop aufdrehen, die Nacht hereinholen, den Zug von Hand über die Brücke schieben.

Und mit eigenem Material: ein Bild, ein Video oder das Kamerabild auf die Projektionsflächen legen, ein eigenes GLB-Modell in die Szene stellen, eine Tondatei oder das Mikrofon Licht und Stroboskop steuern lassen. Nichts davon wird hochgeladen — alles bleibt im Browser. Herausnehmen lässt sich ein Standbild in 3840 × 2160 oder eine Filmaufnahme mit Ton.

▶ Simulation öffnen

Technik

Animation	3840 × 2160 · 25 fps · 3:44 (5600 Bilder) · H.264 High 5.1 · AAC 320 kBit/s · −16 LUFS
Modelle	Vier GLB-Dateien (glTF 2.0 binär), mit pygltflib aus Maßen und Fotos gebaut, Khronos-Validator fehlerfrei
Szene	three.js r170 · eine Szenendatei für Video und Web · Bloom, FXAA, ACES-Filmic
Rendern	Headless-Chromium mit SwiftShader, 1920 × 1080 bei doppelter Pixeldichte, in Abschnitten zu 280 Bildern
Bildquellen	815 Fotografien aus den beiden Flickr-Alben und 24 Einzelbilder aus dem Originalvideo von 2006, zu sieben Texturatlanten gefügt
Ton	Originalton Alois Huber 2006, granular zerlegt und gedehnt · Biegemoden der Brücke (×60) als Resonatoren · Seitenwenden, Schienenstöße, Stroboskop, Schleifenpuls
Veröffentlicht	Animation auf YouTube (youtu.be/KNmZh55V3b0) · Gesamtszene auf Sketchfab
Simulation	WebGL in Echtzeit · eigene Dateien bleiben im Browser · Aufnahme als WebM, Standbild als PNG in 4K
